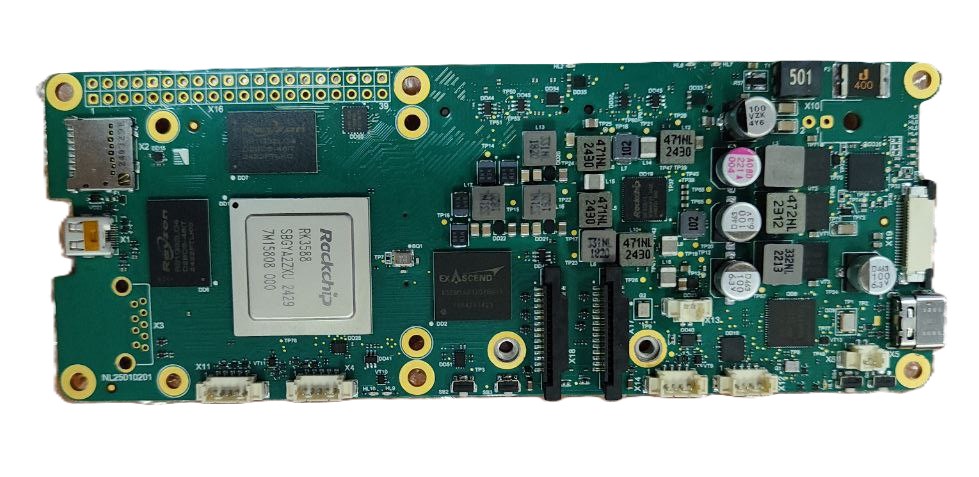

O3588J: бортовая AI-платформа для распознавания объектов в БПЛА
Когда распознавание объектов должно происходить на борту, а не в "облаке", на первый план выходят три вещи: вычислительная мощность, надежность и киберустойчивость. Именно под эти требования мы разработали аппаратную вычислительную платформу на базе Rockchip RK3588 — специализированное решение для БПЛА, где важны низкая задержка, автономность и удобная интеграция с периферией.
Процессор - Rockchip RK3588 (8-core 64 bit/2.4 GHz, NPU 6 TOPS);
Embedded Controller - отечественный;
Функции EC:
-управление питанием;
-хранение настроек и конфигурации;
-криптографические функции;
-управление функциями безопасности;
-обслуживание акселерометра;
-обслуживание барометра;
-обслуживание датчика влажности и температуры;
-часы реального времени
ОЗУ - LPDDR4, 2 канала, 8 ГБайт
Встроенная память программ - eMMC, 32 ГБ
Слоты расширения
- Слот M.2 E key, 1x PCIe x1, форм-фактор 2230/2242
-Слот M.2 M key, PCIe x4 for NVMe, форм-фактор 2230/2242
-microSD, 1х
Внешние порты ввода-вывода
- USB 3.0, 1х (type A female)
-USB type-C, 1х
-HDMI, 1х (micro HDMI)
-UART, 2х
-MIPI CSI-2, 2х (2-lane) + 1 (4 lane)
-возможность подключения до 4-х камер
Внутренние порты ввода-вывода
- GPIO 40 pin (Raspberry Pi style):
-GPIO;
-I2C;
-SPI;
-PWM;
-Power (3,3 В; 5 В)
Порт расширения
- USB 3.0;
- PCIe 2.0 1x;
- Power (5 В);
- UART;
FAN - 1x 4 pin (управление PWM, контроль TACH, питание 5 В)
BAT - подключение внешнего элемента резервного питания 3 В
Датчик вскрытия - 1х
Отладочный порт
- JTAG_CPU;
- JTAG_MK;
- UART_CPU;
- UART_MK
Встроенные датчики
- Акселерометр
- Барометр
- Датчик влажности и температуры
Питание - Напряжение внешнего источника питания от 9 до 23 В (постоянного тока)
- Потребляемая мощность, не более 30 Вт
Размеры - Габариты ПП, 150 x 56 мм
Охлаждение - пассивное / активное
Поддерживаемые ОС - Ubuntu 24.04 (сборка для ARM 64 бит)
Эксплуатационные характеристики - Диапазон раб. температур, от минус 30 до плюс 50 °C
- Влагопылезащита, IP67 (в корпусе)
